تكوين وتصميم ورشة عمل بنية فولاذية من طابق واحد

ورشة هيكل الصلب يتكون من الإطار ، والشعاع ، والجدار ، وعمود الوزن ، وما إلى ذلك. في تصميم ورشة عمل بنية الصلب أحادي الطبقة ، أول شيء للتأكد من أن هيكل ورشة العمل لا يؤثر على استخدام الثاني في وقت التصميم للحساب قوة تحمل الشعاع ، واختيار المواد لتلبية المعايير ذات الصلة.

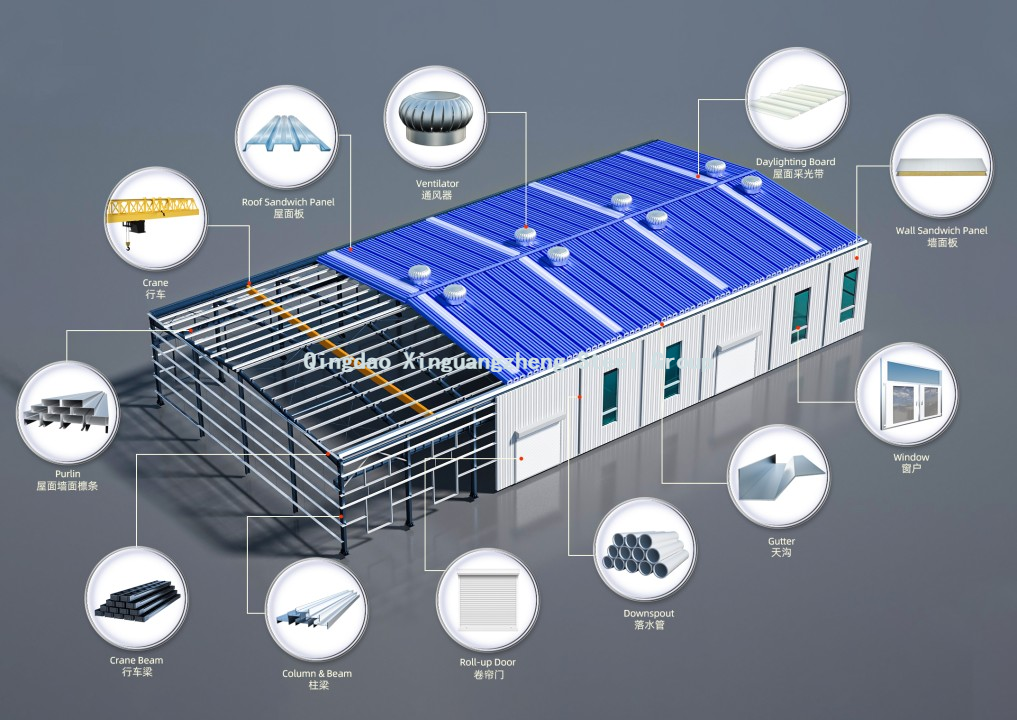

تكوين ورشة عمل بنية الفولاذ ذات الطبقة الفردية:

1. الإطار المستعرض: يتكون من الأعمدة وجماع السقف أو شعاع السقف المدعوم من ذلك ، وهو النظام الرئيسي للحمل للهيكل الفولاذي لورشة العمل من طابق واحد. إنه يحمل الوزن الميت للهيكل ، وأحمال الرياح والثلوج والأحمال الرأسية والأفقية من الرافعة ، وتنقل هذه الأحمال إلى الأساس.

2. هيكل السقف: النظام الهيكلي الذي يحمل حمل السقف ، بما في ذلك شعاع الإطار المستعرض ، قوس ، إطار السقف الأوسط ، إطار المناور ، شريانه وما إلى ذلك.

3. نظام الدعم: بما في ذلك دعم جزء السقف والدعم بين الأعمدة. من ناحية ، فإنه يشكل الإطار الطولي للبنية الفولاذية لورشة العمل أحادية الطابق مع الأعمدة وعوارض الرافعة لتحمل الحمل الأفقي الطولي ؛ من ناحية أخرى ، يتم توصيل نظام الحمل الرئيسي عن طريق بنية الطائرة الفردية في بنية المساحة بأكملها ، وذلك لضمان الصلابة والاستقرار اللازمة للبنية الفولاذية في ورشة العمل الواحدة.

4. شعاع الرافعة وشعاع الفرامل (أو تروس الفرامل): تحمل بشكل أساسي الحمل الرأسي والأفقي للرافعة ، ونقل الحمل إلى الإطار المستعرض والإطار الطولي.

5. إطار الجدار: تحمل الوزن الميت وحمل الرياح من الجدار.

نقاط تصميم مصنع بنية الفولاذ ذات الطبقة الواحدة:

1. في ترتيب شبكة العمود من مباني هيكل فولاذية من طابق واحد، عندما لا يكون تباعد الأعمدة متساويًا ، خاصة تباعد العمود لكل عمود عمود طولي ، يجب ترتيب الأعمدة على محور تحديد المواقع الأفقي الشائع لضمان متطلبات تصلب ورشة العمل ، بحيث يمكن استخدام ورشة العمل بشكل طبيعي.

2. بالنسبة لمقسم مفصل التوسع في درجة الحرارة ، في مبنى هيكل الصلب أحادي الطابق ، من الأفضل ضبط مفصل التوسع عندما يتجاوز هيكل المصنع القيمة المصممة في ظل ظروف خاصة. هذا له ميزة الانفصال إلى هياكل مستقلة ، مما يجعل التغيرات في درجة الحرارة ضئيلة بعد الانخفاض.

3. حساب الإطار المستعرض لبناء هيكل الصلب أحادي الطابق. ينقل هيكل الإطار المستعرض تحميل وعمل بنية النبات إلى الأساس ، وهو بنية الحمل الرئيسية للمصنع.

4. حساب نظام نقل القوة الطولية مبنى هيكل فولاذي من طابق واحد، عمود الصلب ، العمود.
